HOME > ブロワーTOP > 140SRU-Y / 140SLU-Y

仕様

周波数Ｈｚ	電圧Ｖ	電流Ａ	入力Ｗ	回転数ｒ.p.m	静圧 max Pa	風量 max m³/min	概算重量 kg	ランナー (ファン)寸法
50	100	2.2	215	2750	475.3	10.2	4.7	φ135×50
60	100	3.35	320	3100	667.3	11.3	4.7	φ135×50

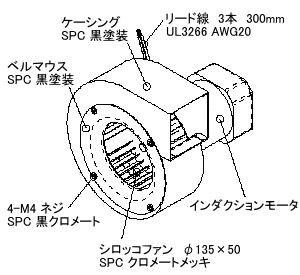

構成

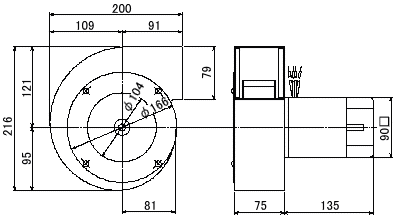

寸法図

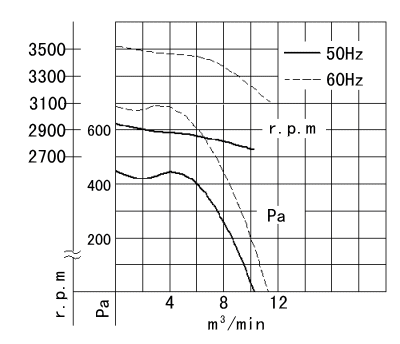

性能曲線

その他説明事項

※構成、寸法図は140SRU-Y（R回転：吸込側から見てファンが時計回り）。140SLU-Yは左右反転(ファンが反時計回り)となります。
※吐出口角フランジタイプもございます。（下の図面ファイル参照）
※単相200V仕様、三相200V仕様についても製作可能です。
※モーター取付台（オプション）についてはお問い合わせ下さい。

ダウンロード

DXFデータのダウンロードは、こちらから。

機種名	電圧	回転方向	吐出口角フランジ	図面ダウンロード	性能曲線図ダウンロード
140SRU-Y	単相100V	R	-		(三相 200V)
140SRU-2Y	単相200V	R	-
140SRU-3Y	三相200V	R	-
140SLU-Y	単相100V	L	-
140SLU-2Y	単相200V	L	-
140SLU-3Y	三相200V	L	-
140SRF-Y	単相100V	R	○
140SRF-2Y	単相200V	R	○
140SRF-3Y	三相200V	R	○
140SLF-Y	単相100V	L	○
140SLF-2Y	単相200V	L	○
140SLF-3Y	三相200V	L	○

PDF ファイルを見るには、Adobe Reader が必要です。Adobe Reader はアドビシステムズ社より、無償で配布されています。
