Kタイプ 軸流ファン（プロペラファン）
φ400～φ700の軸流ファン（プロペラファン）です。
Gタイプと同様スパイダ、ブレードを1枚づつ加工し製作したものです。
Gタイプと比べて、羽根のひねりが大きいのが特徴です。
スパイダ=鉄、ブレード=アルミが標準仕様となりますが、ステンレス（SUS304）での製作も可能です。
ご注文の際は、型式、外形（呼び経）、回転方向、ボスの向き、軸穴経、キー溝加工の有無、数量をご指定の上、
FAXまたはメールにてご連絡ください。（回転方向と、ボスの向きについては、このページの一番下を御覧ください）
代表機種
上の図の回転方向とボスの向きは下記の通りです。
回転方向:R回転（CW）
ボスの向き:D（裏側）
| 型式 | 呼び径 | 回転 方向 |
ボスの 向き |
S | A | B | C | D | E | F | G | キー溝 加工 |
図面 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPC+AL | SUS | |||||||||||||
| K400P4RD14 | 400 | R | D | 398 | 104 | 59 | 38 | 14 | 30 | 2.0 | 3.2 | なし | ||
| K500P4RD15 | 500 | R | D | 500 | 125 | 71 | 38 | 15 | 30 | 2.0 | 3.2 | なし | ||
| K600P4RD20 | 600 | R | D | 600 | 165 | 81 | 75 | 20 | 50 | 2.0 | 4.5 | あり | ||
| K650P4RD20 | 650 | R | D | 650 | 165 | 81 | 75 | 20 | 50 | 2.0 | 4.5 | あり | ||
| K700P4RD20 | 700 | R | D | 700 | 166 | 95 | 75 | 20 | 50 | 3.0 | 4.5 | あり | ||
製作例
| 呼び径 φ | 回転方向 | ボスの向き | 軸穴径 φ | キー溝加工 | 材質 |
|---|---|---|---|---|---|
| 400 | R/L | D/U | 14/15/16 | なし/あり |
・鉄+アルミ ・ステンレス |
| 500 | R/L | D/U | 14/15/16 | なし/あり |
・鉄+アルミ ・ステンレス |
| 600 | R/L | D/U | 20/28 | あり |
・鉄+アルミ ・ステンレス |
| 650 | R/L | D/U | 20/28 | あり |
・鉄+アルミ ・ステンレス |
| 700 | R/L | D/U | 20/28 | あり |
・鉄+アルミ ・ステンレス |
回転方向とボスの向きについて
回転方向とボスの向きについては、扇風機の風に当たりながら、ファンを見ているイメージでお考えください。

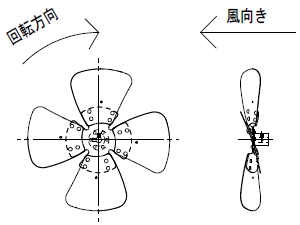

RD (標準品)
R回転（CW）、ボスが裏側

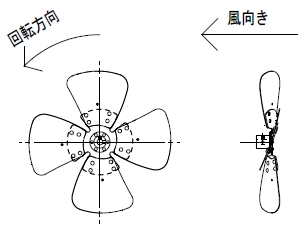

LD
L回転(CCW)、ボスが裏側
RU
R回転(CW)、ボスが手前側
LU
L回転(CCW)、ボスが手前側
