SS-11/SS-11E
御見積を御依頼の際は、型式、ご使用周波数、モータタイプ、吐出方向、数量をご指定の上、FAXまたはメールにてご連絡ください。
IE3モータを搭載する場合は、型式の末尾に「E」が付きます。

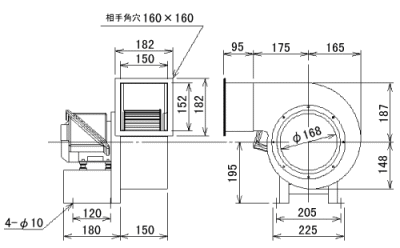

外観図
吐出方向
標準品（全閉外扇型モータ）
| 電圧 | 周波数
Hz |
モータ容量
kW |
モータ効率 | 極数 | 最大風量
m3/min |
最大静圧
Pa |
騒音
dB |
ファン寸法 |
|---|---|---|---|---|---|---|---|---|
| 三相
200V |
50 | 0.2 | IE1 | 4 | 21 | 275 | 65 | φ208 |
| 60 | 0.4 | IE1 | 4 | 25 | 392 | 73 | φ208 |
防爆形モータを搭載する場合、50/60HZ共に、モータ容量が、0.4KWとなります。
安全増防爆形モータ品
| 電圧 | 周波数
Hz |
モータ容量
kW |
モータ効率 | 極数 | 最大風量
m3/min |
最大静圧
Pa |
騒音
dB |
ファン寸法 |
|---|---|---|---|---|---|---|---|---|
| 三相
200V |
50 | 0.4 | IE1 | 4 | 21 | 275 | 65 | φ208 |
| 60 | 0.4 | IE1 | 4 | 25 | 392 | 73 | φ208 | |
| 50 | 0.4 | IE3 | 4 | 準備中 | 準備中 | 準備中 | φ208 | |
| 60 | 0.4 | IE3 | 4 | 準備中 | 準備中 | 準備中 | φ208 |
安全増防爆形モータのIE1品は、2024年12月末で、受注受付終了となります。
耐圧防爆形モータ品
| 電圧 | 周波数
Hz |
モータ容量
kW |
モータ効率 | 極数 | 最大風量
m3/min |
最大静圧
Pa |
騒音
dB |
ファン寸法 |
|---|---|---|---|---|---|---|---|---|
| 三相
200V |
50 | 0.4 | IE1 | 4 | 21 | 275 | 65 | φ208 |
| 60 | 0.4 | IE1 | 4 | 25 | 392 | 73 | φ208 |
重量
| モータ
タイプ |
周波数
Hz |
モータ 効率 |
概算重量
kg |
|---|---|---|---|
| 全閉外扇形
（標準品） |
50 | IE1 | 14 |
| 60 | IE1 | 16 | |
| 安全増防爆形 | 50 | IE1 | 19 |
| 60 | IE1 | 19 | |
| 50 | IE3 | 21 | |
| 60 | IE3 | 21 | |
| 耐圧防爆形 | 50 | IE1 | 25 |
| 60 | IE1 | 25 |
