SSF-150D/SSF-150DE
御見積を御依頼の際は、型式、ご使用周波数、モータタイプ、吐出方向、数量をご指定の上、FAXまたはメールにてご連絡ください。
IE3モータを搭載する場合は、型式の末尾に「E」が付きます。

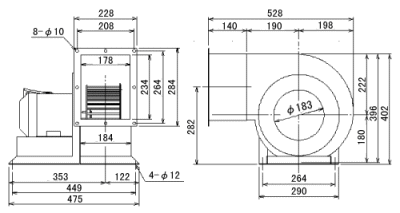

外観図
吐出方向
標準品（全閉外扇形モータ品）
| 電圧 | 周波数 Hz | モータ容量 kW | モータ効率 | 極数 |
最大風量 m3/min |
最大静圧 Pa |
騒音 dB | ファン寸法 |
|---|---|---|---|---|---|---|---|---|
|
三相 200V |
50 | 0.4 | IE1 | 4 | 35 | 353 | 66 | φ230 |
| 60 | 0.75 | IE3 | 4 | 44 | 550 | 72 | φ230 |
安全増防爆形モータ品
| 電圧 | 周波数 Hz | モータ容量 kW | モータ効率 | 極数 |
最大風量 m3/min |
最大静圧 Pa |
騒音 dB | ファン寸法 |
|---|---|---|---|---|---|---|---|---|
|
三相 200V |
50 | 0.4 | IE1 | 4 | 35 | 353 | 66 | φ230 |
| 60 | 0.75 | IE1 | 4 | 44 | 481 | 72 | φ230 | |
| 60 | 0.75 | IE3 | 4 | 44 | 550 | 72 | φ230 |
安全増防爆形モータの0.75KWのIE1品は、2024年12月末で、受注受付終了となります。
耐圧防爆形モータ品
| 電圧 | 周波数 Hz | モータ容量 kW | モータ効率 | 極数 |
最大風量 m3/min |
最大静圧 Pa |
騒音 dB | ファン寸法 |
|---|---|---|---|---|---|---|---|---|
|
三相 200V |
50 | 0.4 | IE1 | 4 | 35 | 353 | 66 | φ230 |
| 60 | 0.75 | IE1 | 4 | 44 | 481 | 72 | φ230 |
重量
| モータ タイプ | 周波数 Hz | モータ 効率 | 概算重量 kg |
|---|---|---|---|
| 全閉外扇形 （標準品） |
50 | IE1 | 24 |
| 60 | IE3 | 29 | |
| 安全増防爆形 | 50 | IE1 ※1 | 27 |
| 60 | IE1 ※1 | 34 | |
| 50 | IE1 ※2 | 29 | |
| 60 | IE3 | 39.5 | |
| 耐圧防爆形 | 50 | IE1 | 33 |
| 60 | IE1 | 38 |
※1 IK-FBKK8X(0.4KW)、
IK-FBK8X(0.75KW)を搭載した場合の重量です。
2024年12月末で、受注受付終了となります。
※2 IK-FBKW21XEを搭載した場合の重量です。
