104SRC

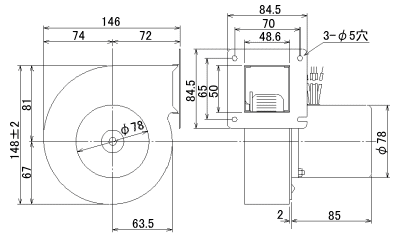

外観寸法

共通仕様

周波数
Hz
モータ容量
W
回転数
r.p.m
静圧
Pa
風量
m3/min
概算重量
kg
ファン寸法
50 40 2800 196 2.8 1.7 φ105
60 40 3230 274.4 3.2

バリエーション

型式 電圧 回転
方向
角フランジ
104SRC 単相100V R あり
104SRC 単相200V R あり
104SRC-3Y 三相200V R あり
104SLC 単相100V L あり
104SLC 単相200V L あり
104SLC-3Y 三相200V L あり

電圧別の仕様

電圧 周波数

Hz
モータ
定格
A
入力

W
電流値
(開放時)
A
単相100V 50 0.7 32 0.37
60 0.7 43 0.43
単相200V 50 0.35 32 0.17
60 0.35 43 0.27
三相200V 50 0.3 35 0.16
60 0.3 45 0.17



図面

回転方向 角フランジ 図面
R 有り PDF -
L 有り PDF

特性図

電圧 特性図
単相100V PDF
単相200V PDF
三相200V PDF
