120SW-Y

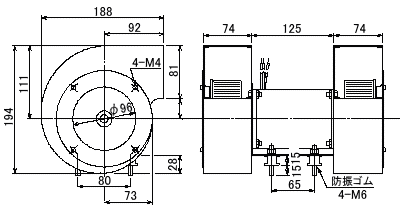

外観寸法
120SWG-Y/120SWG-2Y/120SWG-3Y
防振ゴムあり、角フランジなし
機種を選択してください。
共通仕様
| 周波数 Hz |
モータ容量 W |
回転数 r.p.m |
静圧 Pa |
風量 m3/min |
概算重量 kg |
ファン寸法 |
|---|---|---|---|---|---|---|
| 50 | 100 | 2790 | 343 | 15.07 | 5.5 | φ120 |
| 60 | 100 | 3150 | 490 | 16.96 |
バリエーション
| 型式 | 電圧 | 防振ゴム | 角フランジ |
|---|---|---|---|
| 120SW-Y | 単相100V | なし | なし |
| 120SW-2Y | 単相200V | なし | なし |
| 120SW-3Y | 三相200V | なし | なし |
| 120SWG-Y | 単相100V | あり | なし |
| 120SWG-2Y | 単相200V | あり | なし |
| 120SWG-3Y | 三相200V | あり | なし |
| 120SWF-Y | 単相100V | なし | あり |
| 120SWF-2Y | 単相200V | なし | あり |
| 120SWF-3Y | 三相200V | なし | あり |
| 120SWFG-Y | 単相100V | あり | あり |
| 120SWFG-2Y | 単相200V | あり | あり |
| 120SWFG-3Y | 三相200V | あり | あり |
電圧別の仕様
| 電圧 | 周波数 Hz |
モータ 定格 A |
入力 W |
電流値 （開放時） A |
|---|---|---|---|---|
| 単相100V | 50 | 3.6 | 180 | 1.90 |
| 60 | 3.6 | 275 | 2.85 | |
| 単相200V | 50 | 1.8 | 180 | 0.92 |
| 60 | 1.8 | 275 | 1.40 | |
| 三相200V | 50 | 1.1 | 186 | 0.68 |
| 60 | 1.1 | 267 | 0.85 |
