ブロワー

  • 85SRT

    85SRT
    単相100V
    単相200V

  • 104SRC

    104SRC
    104SLC
    104SRC-3Y
    104SLC-3Y

  • 105SRU-Y

    105SRU-Y/105SLU-Y
    105SRU-0Y/105SLU-0Y
    105SRU-2Y/105SLU-2Y
    105SRU-02Y/105SLU-02Y
    105SRU-3Y/105SLU-3Y
    105SRU-03Y/105SLU-03Y

  • 120SRU-Y

    120SRU-Y/120SLU-Y
    120SRF-Y/120SLF-Y
    120SRU-2Y/120SLU-2Y
    120SRF-2Y/120SLF-2Y
    120SRU-3Y/120SLU-3Y
    120SRF-3Y/120SLF-3Y

  • 120SR-100

    120SR-100/120SL-100
    120SRF-100/120SLF-100
    120SR-300/120SL-300
    120SRF-300/120SLF-300

  • 120SW-Y

    120SW-Y/120SWG-Y
    120SWF-Y/120SWFG-Y
    120SW-2Y/120SWG-2Y
    120SWF-2Y/120SWFG-2Y
    120SW-3Y/120SWG-3Y
    120SWF-3Y/120SWFG-3Y

  • 140SRU-Y

    140SRU-Y/140SLU-Y
    140SRF-Y/140SLF-Y
    140SRU-2Y/140SLU-2Y
    140SRF-2Y/140SLF-2Y
    140SRU-3Y/140SLU-3Y
    140SRF-3Y/140SLF-3Y

  • 159SRB-Y

    159SRB-Y/159SLB-Y
    159SRF-Y/159SLF-Y
    159SRB-2Y/159SLB-2Y
    159SRF-2Y/159SLF-2Y
    159SRB-3Y/159SLB-3Y
    159SRF-3Y/159SLF-3Y

  • 160SRU-Y

    160SRU-Y/160SLU-Y
    160SRF-Y/160SLF-Y
    160SRU-2Y/160SLU-2Y
    160SRF-2Y/160SLF-2Y
    160SRU-3Y/160SLU-3Y
    160SRF-3Y/160SLF-3Y

  • 190SRU

    防爆形モータも搭載可能

190SRU/190SRUE

御見積を御依頼の際は、型式、ご使用周波数、モータタイプ、吐出方向、数量をご指定の上、FAXまたはメールにてご連絡ください。

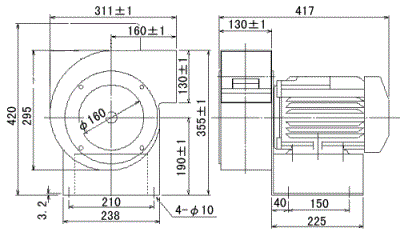

外観図

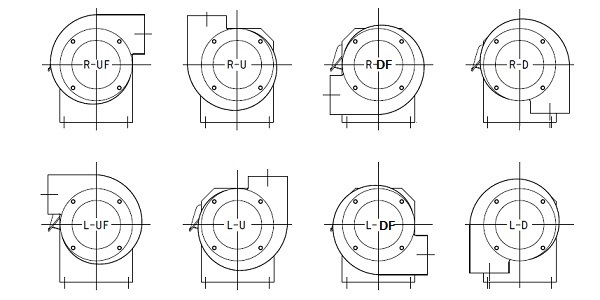

吐出方向

標準品(全閉外扇形モータ品)

電圧 周波数
Hz
モータ容量
kW
モータ効率 極数 最大風量
m3/min
最大静圧
Pa
ファン寸法
三相
200V
50 1.5 IE3 2 33 1050 φ190
60 1.5 IE3 2 33 1505 φ190

防爆形(安全増防爆形モータ品、耐圧防爆形モータ品)

電圧 周波数
Hz
モータ容量
kW
モータ効率 極数 最大風量
㎥/min
最大静圧
Pa
ファン寸法
三相
200V
50 1.5 - 2 32.5 1117.2 φ190
60 1.5 - 2 32.5 1607.2 φ190

図面

モータ
タイプ
周波数
Hz
図面
全閉外扇形
(標準品)
50 PDF
60
安全増防爆形 50 PDF
60
耐圧防爆形 50 PDF
60

特性図

モータ
タイプ
周波数
Hz
特性図
標準品 50 PDF
60
安全増防爆形 50 PDF
60
耐圧防爆形 50
60

重量

モータ
タイプ
周波数
Hz
概算重量
kg
全閉外扇形
(標準品)
50 27
60 27
安全増防爆形 50 -
60 -
耐圧防爆形 50 -
60 -

連絡先

TEL:03-5691-7111

FAX:03-3890-2800

info@sato-fan.co.jp
